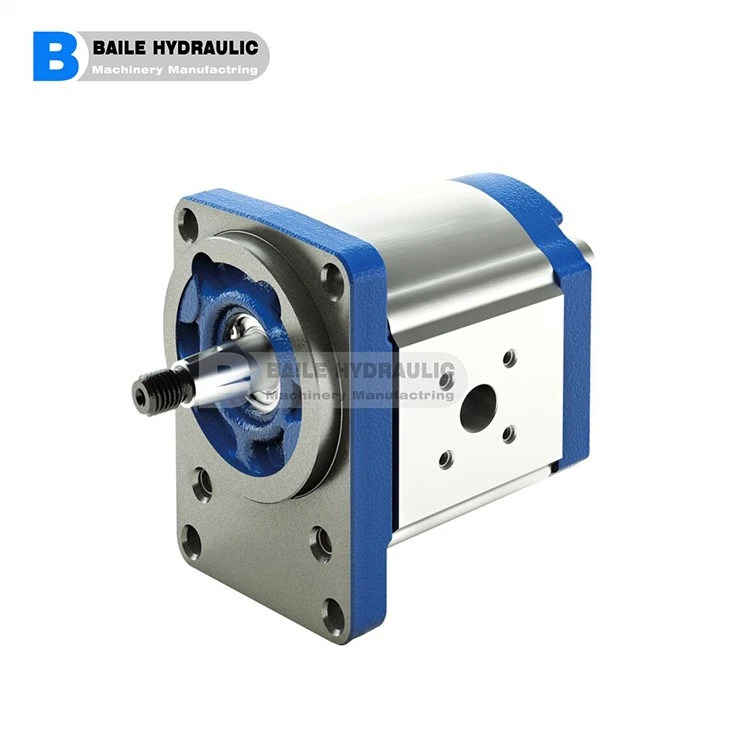

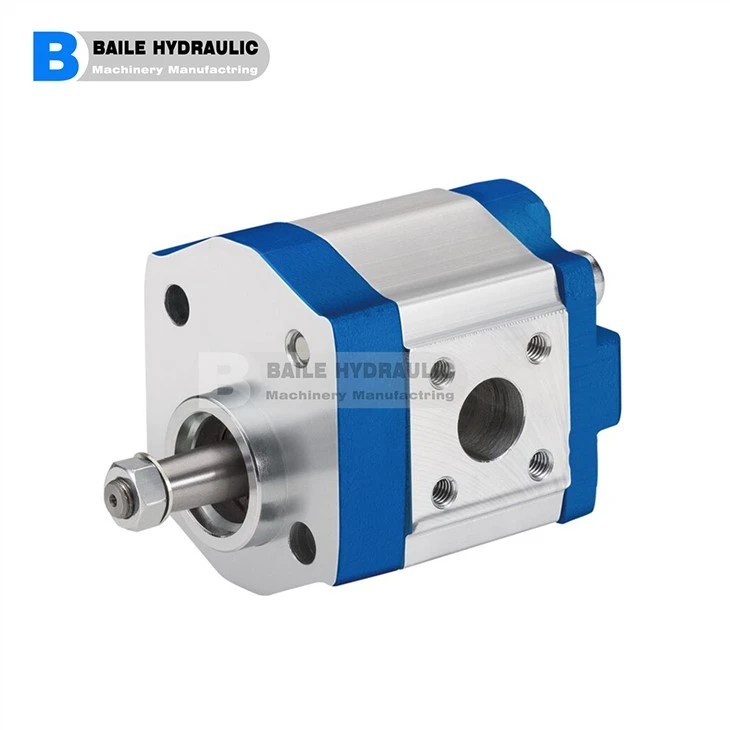

АЗПТ-020 АЗПТ-022 АЗПТ-025 АЗПТ-028 АЗПТ-032 АЗПТ-036 Насос с внешней шестерней REXROTH Серия AZPS

Геометрия поршневой передачи, согласованная по форме с вращением приводного вала, приводит к параболической характеристике потока, показанной здесь слева. В стандартном насосе эта характеристика повторяется каждый раз, когда зубья шестерни зацепляются. Благодаря двухфланцевой системе пульсация потока насосов SILENCE снижается на 75%% - с соответствующим меньшим возбуждением последующих компонентов системы - при удвоенной основной частоте. Во время этого процесса зубчатая пара демонстрирует чрезвычайно меньший люфт задней боковой поверхности, так что гидравлическое уплотнение обеспечивается не только передней боковой стороной ведомой шестерни, но и задними боковыми сторонами. Таким образом, передний и задний фланги одновременно способствуют смещению потока. А за счет адаптации формы дозирующих насечек расширение гидравлической линии действия вдвое меньше, чем у стандартного насоса. Конструкция Внешний редуктор состоит по существу из пары шестерен, закрепленных в подшипниковых втулках, и корпуса с передней и задней крышками. Приводной вал выступает из передней крышки, где он уплотнен уплотнительным кольцом вала. Усилия подшипника поглощаются специальными подшипниковыми втулками, имеющими достаточную эластичность для обеспечения поверхностного контакта, а не линейного контакта. Они также обеспечивают превосходную устойчивость к истиранию, особенно на низкой скорости. Шестерни имеют 12 зубьев. Это сводит к минимуму как пульсацию потока, так и уровень шума.
